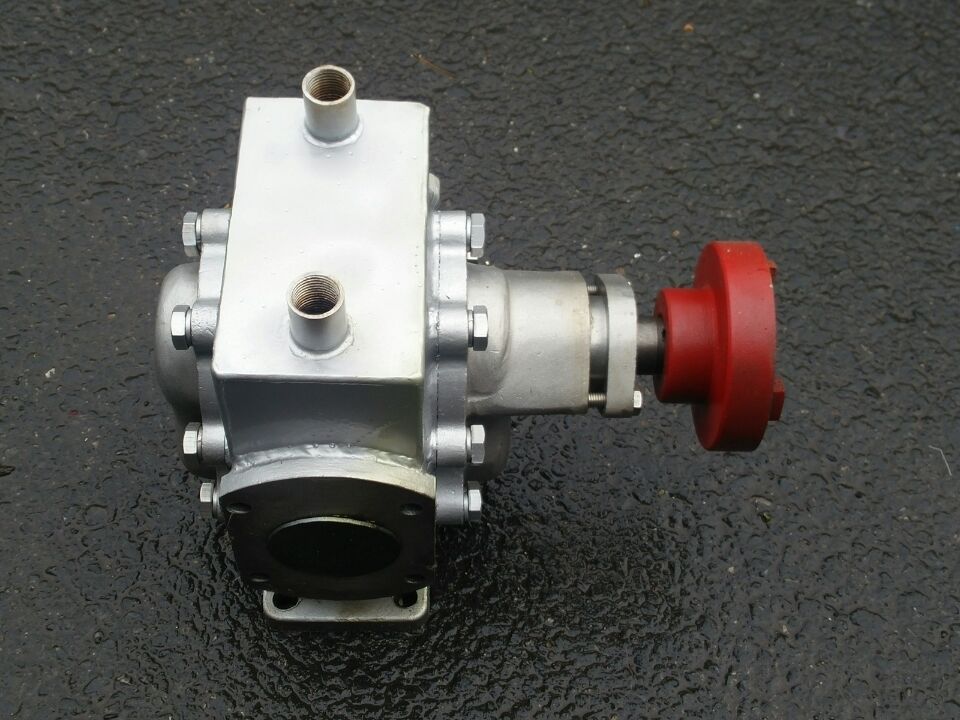

BW保温泵

产品特点 :

BW保温齿轮泵概括: BW保温齿轮泵适用于输送不含固体颗粒和纤维,温度不高于250℃,粘度为5×10-6~1.5×10-3m2/s (5-1500cSt)的介质。BW保温泵分为半保温和全保温两种。

立即咨询
  • 产品详情
BW保温齿轮泵概括:
BW保温齿轮泵适用于输送不含固体颗粒和纤维,温度不高于250℃,粘度为5×10-6~1.5×10-3m2/s (5-1500cSt)的介质。BW保温泵分为半保温和全保温两种。该泵主要过流部位均设有空心夹层,并设有可供通蒸气,热水,导热油等对输送液体和泵进行加热,保温等功能,当输送粘度较大时应采用减速机,调速电机或皮带轮等传动方式,降低泵的转速。可用来输送重油、沥青、胶类、树脂、洗涤剂等介质,泵采用不锈钢材质可用来输送食品介质。
结构特点:
BW保温系列齿轮泵主要有齿轮、轴、泵体、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。 泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力最小,因此轴承负荷小,磨损小,泵效率高。 泵设有安全阀作为超载保护,安全阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作,需要时可在管路上另行安装。从主轴外伸端向泵看,为顺时针旋转。 本系列齿轮油泵结构简单紧凑,使用维护方便,运转平稳,使用安全可靠。

工作原理
      本型泵在泵体中装有一对回转齿轮,一个主动,一个被动,依靠两齿轮的相互啮合,把泵内的整体工作腔分为两个独立的部分:吸油区和压油区。泵运转时主动齿轮带动被动齿轮旋转,当齿轮从啮合到脱开是在吸油区就形成局部真空,液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到压油区,齿轮进入啮合时液体被挤出,形成高压液体并经过泵的排出口外。



性能参数表
型号 流量m3/h 压力Mpa 口径mm 吸程m 转数r/min 功率KW
BW1/0.33 1 0.33 20 5 1440 1.5
BW2/1.45 2 1.45 20 5 1440 2.2
BW3.3/0.33 3.3 0.33 25 5 1440 1.5
BW5/0.33 5 0.33 40 5 1440 2.2
BW8/0.33 8 0.33 50 5 960 2.2
BW12/0.33 12 0.33 50 5 1440 4.0
BW12/0.5 12 0.5 50 5 1440 5.5
BW18/0.36 18 0.36 80 5 960 5.5
BW29/0.36 29 0.36 80 5 1440 7.5
BW29/0.5 29 0.5 80 5 1440 11.0
BW38/0.28 38 0.28 100 5 960 11.0
BW58/0.28 58 0.28 100 5 1440 18.5
