一、管道泵概述：

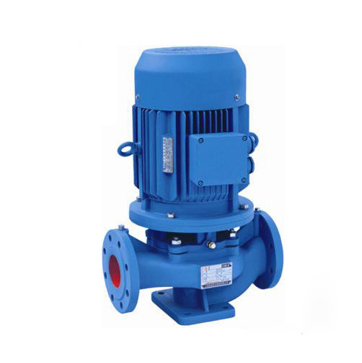

ISG型立式单级管道离心泵又称管道泵、离心泵、管道离心泵、单级离心泵、立式泵、增压泵、热水泵、循环泵等采用IS型离心泵和SG型管道泵之性能参数，在一般立式管道泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型系列管道泵的基础上派生出适用热水管道泵、高温耐腐蚀化工管道泵、管道油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
二、管道泵特点
1、管道离心泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、管道离心泵叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、管道离心泵轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。
4、管道离心泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6、管道离心泵可根据管路布置的要求采用泵的竖式和横式安装。
三、管道泵主要用途
1、ISG型立式管道泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
2、IRG（GRG）型立式热水（高温）循环管道泵广泛适用于：能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG型使用温度T＜120℃，GRG型使用温度T＜240℃。
四、性能参数

序号	型  号	流量m3/h	扬程m	转速r/min	功率kw	电压(v)
5	25-125	4	20	2900	0.75	380
7	25-160	4	32	2900	1.5	380
8	25-160A	3.7	28	2900	1.1	380
11	32-125	5	20	2900	1.1	380
12	32-125A	4.5	16	2900	0.75	380
13	32-160	6.5	32	2900	1.5	380
10	32-160I	6.3	32	2900	2.2	380
4	32-160IA	5	28	2900	1.5	380
14	32-160A	4	25	2900	1.1	380
18	32-200I	6.3	50	2900	4	380
17	32-200IA	4.5	50	2900	3	380
16	32-200IB	4	44	2900	2.2	380
19	40-100	6.3	12.5	2900	0.75	380
21	40-125	6.3	20	2900	1.1	380
22	40-125A	5.6	16	2900	0.75	380
23	40-160	6.3	32	2900	2.2	380
24	40-160A	5.9	28	2900	1.5	380
25	40-160B	5.5	24	2900	1.1	380
26	40-200	6.3	50	2900	4	380
27	40-200A	5.9	44	2900	3	380
28	40-200B	5.3	36	2900	2.2	380
29	40-250	6.3	80	2900	7.5	380
30	40-250A	5.9	70	2900	5.5	380
31	40-250B	5.5	60	2900	4	380
33	40-100(I)A	11	10	2900	0.75	380
34	40-125(I)	12.5	20	2900	1.5	380
35	40-125(I)A	11	16	2900	1.1	380
36	40-160(I)	12.5	32	2900	3	380
37	40-160(I)A	11.7	28	2900	2.2	380
38	40-160(I)B	10.4	22	2900	1.5	380
39	40-200(I)	12.5	50	2900	5.5	380
40	40-200(I)A	11.7	44	2900	4	380
41	40-200(I)B	10.6	36	2900	3	380
42	40-250A	12.5	80	2900	11	380
43	40-250(I)A	11.6	70	2900	7.5	380
44	40-250(I)B	10.8	60	2900	5.5	380
46	50-100	12.5	12.5	2900	1.1	380
47	50-100A	11	10	2900	0.75	380
48	50-125	12.5	20	2900	1.5	380
49	50-125A	11	16	2900	1.1	380
50	50-160	121.5	32	2900	3	380
序号	型  号	流量m3/h	扬程m	转速r/min	功率kw	电压(v)
51	50-160A	11.7	28	2900	2.2	380
52	50-160B	10.4	22	2900	1.5	380
53	50-200	12.5	50	2900	5.5	380
54	50-200A	11.7	44	2900	4	380
55	50-200B	10.6	36	2900	3	380
56	50-250	12.5	80	2900	11	380
57	50-250A	11.6	70	2900	7.5	380
60	50-100(I)	25	12.5	2900	1.5	380
62	50-125(I)	25	20	2900	3	380
63	50-125(I)A	22.3	16	2900	2.2	380
64	50-160(I)	25	32	2900	4	380
65	50-160(I)B	23.4	28	2900	3	380
67	50-200(I)	25	50	2900	7.5	380
68	50-200(I)A	23.5	44	2900	5.5	380
70	50-250(I)	25	80	2900	15	380
71	50-250(I)B	23.4	70	2900	11	380
77	65-100	25	12.5	2800	1.5	380
79	65-125	25	20	2900	3	380
80	65-125A	22.3	16	2900	2.2	380
81	65-160	25	32	2900	4	380
82	65-160A	23.4	28	2900	3	380
84	65-200	25	50	2900	7.5	380
85	65-200B	23.5	44	2900	5.5	380
87	65-250	25	80	2900	15	380
88	65-250A	23.4	70	2900	11	380
94	65-100(I)	50	12.5	2900	3	380
95	65-100(I)A	44.7	10	2900	2.2	380
96	65-125(I)	50	20	2900	5.5	380
97	65-125(I)A	45	16	2900	4	380
98	65-160(I)	50	32	2900	7.5	380
99	65-160(I)B	46.7	28	2900	5.5	380
101	65-200(I)	50	50	2900	15	380
102	65-200(I)A	47	44	2900	11	380
103	65-200(I)B	43.5	38	2900	7.5	380
104	65-250(I)	50	80	2900	22	380
105	65-250(I)A	46.7	70	2900	18.5	380
106	65-250(I)B	43.3	60	2900	15	380
111	80-100	50	12.5	2900	3	380
112	80-100A	44.7	10	2900	2.2	380
113	80-125	50	20	2800	5.5	380
114	80-125A	45	16	2800	4	380
115	80-160	50	32	2900	7.5	380
116	80-160B	46.7	28	2900	5.5	380
118	80-200	50	50	2900	15	380
119	80-200A	47	44	2900	11	380
序号	型号	流量m3/h	扬程m	转数r/min	功率KW	电压(v)
120	80-200B	43.5	38	2900	7.5	380
121	80-250	50	80	2900	22	380
122	80-250A	46.7	70	2900	18.5	380
123	80-250B	43.3	60	2900	15	380
124	80-315	50	125	2900	37	380
125	80-315A	46.5	110	2900	30	380
127	80-315C	41	85	2900	22	380
131	80-100(I)	100	12.5	2900	5.5	380
132	80-100(I)A	89	10	2900	4	380
133	80-125(I)	100	20	2900	11	380
134	80-125(I)A	89	16	2900	7.5	380
135	80-160(I)	100	32	2900	15	380
136	80-160(I)A	93.5	28	2900	11	380
138	80-200(I)	100	50	2900	22	380
139	80-200(I)A	93.5	44	2900	18.5	380
140	80-200(I)B	87	38	2900	15	380
141	80-250(I)	100	80	2900	37	380
142	80-250(I)A	93.5	70	2900	30	380
148	100-100	100	12.5	2900	5.5	380
149	100-100A	89	10	2900	4	380
150	100-125	100	20	2800	11	380
151	100-125A	89	16	2800	7.5	380
152	100-160	100	32	2900	15	380
153	100-160A	93.5	28	2900	11	380
155	100-200	100	50	2900	22	380
156	100-200A	93.5	44	2900	18.5	380
157	100-200B	87	38	2900	15	380
158	100-250	100	80	2900	37	380
159	100-250A	93.5	70	2900	30	380
161	100-315	100	125	2900	75	380
162	100-315A	95	113	2900	55	380
163	100-315B	90	101	2900	45	380
181	125-125	160	20	2900	15	380
182	125-100	160	12.5	2900	11	380
33	125-100A	143	10	2900	7.5	380
183	125-160	160	32	2900	22	380
184	125-160A	150	28	2900	18.5	380
185	125-160B	138	24	2900	15	380
186	125-200	160	50	2900	37	380
187	125-200A	150	44	2900	30	380
188	125-200B	138	37.5	2900	22	380
189	125-250	160	80	2900	55	380
190	125-250A	150	70	2900	45	380
191	125-250B	138	60	2900	37	380
192	125-315	160	125	2900	90	380
序号	型号	流量m3/h	扬程m	转数r/min	功率KW	电压(v)
193	125-315A	150	110	2900	75	380
204	125-250	100	20	1440	11	380
205	125-250A	93.3	17.4	1440	7.5	380
207	125-315	100	32	1440	15	380
208	125-315A	95	27	1440	11	380
198	150-160	160	32	2900	22	380
199	150-160A	150	28	2900	18.5	380
200	150-160B	140	24	2900	15	380
201	150-200	160	50	2900	37	380
202	150-200A	150	44	2900	30	380
203	150-200B	138	37.5	2900	22	380
204	150-250	200	80	2900	55	380
205	150-250A	185	70	2900	45	380
206	150-250B	167	60	2900	37	380
216	150-315	160	32	2900	90	380
217	150-315A	150	28	2900	75	380
218	150-200I	160	12.5	1440	15	380
219	150-200IA	147	10	1440	11	380
220	150-250I	160	20	1440	18.5	380
221	150-250IA	147	17	1440	15	380
222	150-250IB	134	14	1440	11	380
223	150-315	160	32	1440	30	380
224	150-315A	150	28	1440	22	380
225	150-315B	138	24	1440	18.5	380
226	150-400I	160	50	1440	45	380
227	150-400IA	187	44	1440	37	380
228	150-400IB	174	38	1440	30	380
229	200-200I	200	12.5	1440	22	380
230	200-200IA	179	10	1440	18.5	380
231	200-250	200	20	1440	18.5	380
232	200-250A	184.4	17	1440	15	380
233	200-250B	179	14	1440	11	380
234	200-315	200	32	1440	30	380
235	200-315A	187	8	1440	22	380
236	200-315B	173	24	1440	18.5	380
237	200-400	200	50	1440	45	380
238	200-400A	187	44	1440	37	380
239	200-400B	174	38	1440	30	380
240	200-250I	400	20	1440	30	380
241	200-250IA	358	14	1440	22	380
242	200-250IB	322	13	1440	18.5	380
243	200-315I	400	32	1440	55	380
244	200-315IA	374	28	1440	45	380
245	200-315IB	346	24	1440	37	380
246	200-400I	400	50	1440	75	380
247	200-400IB	346	38	1440	55	380
248	200-400IC	320	32	1440	45	380
