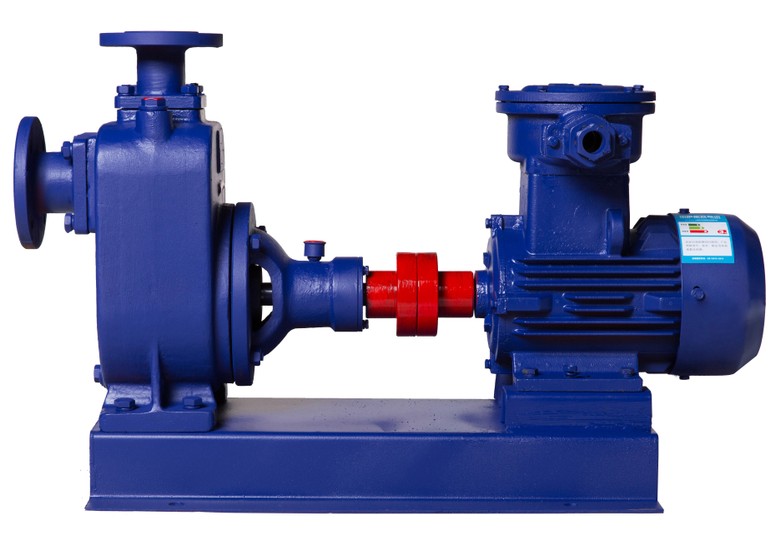

CYZ自吸油泵

产品特点 :

用途: CYZ系列自吸式离心油泵属自吸式离心泵。具有结构简单,操作维护方便,运行平稳,排量大,效率高,便于调节,有较强的自吸能力,使用范围广等特点。

立即咨询
  • 产品详情
用途:
  CYZ系列自吸式离心油泵属自吸式离心泵。具有结构简单,操作维护方便,运行平稳,排量大,效率高,便于调节,有较强的自吸能力,使用范围广等特点。 CYZ系列自吸式离心油泵,主要用来输送汽油,煤油,柴油,航空煤油等石油产品。介质温度在-20℃-+80℃,是一种优良的船用装卸油泵,可兼作扫舱水泵,并适用于陆地油库,油罐车等储油装置的油料输送,也可以用来输送海水,淡水等。
结构形式:
  CYZ系列自吸式离心油泵,采用轴向回液的泵体结构,泵体由吸入室,储液室,涡旋室,回液孔,气液分离室等组成,泵的轴承采用单列向心球轴承,在一些泵的轴承体底部设有冷却室,泵内部高,低压区间有密封环,轴端采用机械密封。
工作原理
  叶轮安装在泵壳内,并紧固在泵轴上,泵轴由电机直接带动。泵壳中央有一液体吸入与吸入管连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排出口与排出管连接。在离心泵启动前,泵壳内灌满被输送的液体;启动后,启动后,叶轮由轴带动高速转动,叶片间的液体也必须随着转动。在离心力的作用下,液体从叶轮中心被抛向外缘并获得能量,以高速离开叶轮外缘进入蜗形泵壳。
  CYZ型自吸式离心油泵的主要过流部件有吸水室、叶轮和压水室。吸水室位于叶轮的进水口前面,起到把液体引向叶轮的作用;压水室主要有螺旋形压水室(蜗壳式)、导叶和空间导叶三种形式;叶轮是泵的最重要的工作元件,是过流部件的心脏,叶轮由盖板和中间的叶片组成。
  离心泵工作前,先将泵内充满液体,然后启动离心泵,叶轮快速转动,叶轮的叶片驱使液体转动,液体转动时依靠惯性向叶轮外缘流去,同时叶轮从吸入室吸进液体,在这一过程中,叶轮中的液体绕流叶片,在绕流运动中液体作用一升力于叶片,反过来叶片以一个与此升力大小相等、方向相反的力作用于液体,这个力对液体做功,使液体得到能量而流出叶轮,这时液体的动能与压能均增大。
  CYZ型自吸式离心油泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。由于离心泵的作用液体从叶轮进口流向出口的过程中,其速度能和压力能都得到增加,被叶轮排出的液体经过压出室,大部分速度能转换成压力能,然后沿排出管路输送出去,这时,叶轮进口处因液体的排出而形成真空或低压,吸水池中的液体在液面压力(大气压)的作用下,被压入叶轮的进口,于是,旋转着的叶轮就连续不断地吸入和排出液体。
  在蜗壳中,液体由于流道的逐渐扩大而减速,又将部分动能转变为静压能,最后以较高的压力流入排出管道,送至需要场所。液体由叶轮中心流向外缘时,在叶轮中心形成了一定的真空,由于贮槽液面上方的压力大于泵入口处的压力,液体便被连续压入叶轮中。可见,只要叶轮不断地转动,液体便会不断地被吸入和排出。
  当泵壳内存有空气,因空气的密度比液体的密度小得多而产生较小的离心力。从而,贮槽液面上方与泵吸入口处之压力差不足以将贮槽内液体压入泵内,即离心泵无自吸能力,使离心泵不能输送液体,此种现象称为“气缚现象”。为了使泵内充满液体,通常在吸入管底部安装一带滤网的底阀,该底阀为止逆阀,滤网的作用是防止固体物质进入泵内损坏叶轮或妨碍泵的正常操作。
性能参数
型号 转速(r/min) 流量  (m3/h) 扬程    (m) 功率   (kw)
25CYZ-20 2900 3.2 20 1.1
25CYZ-32 2900 3.2 32 1.5
32CYZ-50 2900 6.3 50 3
40CYZ-20 2900 6.3 20 1.1
40CYZ-32 2900 6.3 32 2.2
50CYZ-12 2900 15 12 1.5
50CYZ-20 2900 18 20 2.2
50CYZ-40 2900 10 40 4
50CYZ-50 2900 12.5 50 5.5
50CYZ-60 2900 15 60 7.5
50CYZ-75 2900 20 70 11
65CYZ-15 2900 30 15 3
65CYZ-32 2900 25 32 5.5
80CYZ-13 2900 35 13 3
80CYZ-17 2900 43 17 4
80CYZ-22 2900 40 22 5.5
80CYZ-25 2900 50 25 7.5
80CYZ-32 2900 50 32 7.5
80CYZ-55 2900 60 50 18.5
80CYZ-70 2900 60 70 22
100CYZ-20 2900 100 20 11
100CYZ-40 2900 100 40 22
100CYZ-65 2900 100 65 30
100CYZ-80 2900 70 75 30
150CYZ-45 2900 170 45 37
150CYZ-55 2900 160 55 45
150CYZ-65 2900 170 65 55
150CYZ-80 2900 150 80 55
200CYZ-32 1450 400 32 55
200CYZ-63 1450 280 63 90
200CYZ-65 1450 350 65 110
250CYZ-32 1450 550 32 75
250CYZ-50 1450 400 50 90
250CYZ-55 1450 450 55 110
300CYZ-32 1450 600 32 90
300CYZ-50 1450 500 50 110
300CYZ-55 1450 550 55 132
